17 6 月 主盤，戶外盤和部分分盤須內置直擊雷型SPD (T1+T2)?依據法源為何?
Posted at 12:58h
in HID 即時定位系統(RTLS)
先說結論 :
主盤、戶外盤、有拉線到戶外的分電盤、主盤線距長於50米的分盤 須內置直擊雷型SPD (T1+T2型)
說明：
1.) 依IEC62305-1，戶外區代稱為LPZ0( Lightning Protect Zone 0)，在進入戶內後依續稱為LPZ1， LPZ2，終端設備為LPZ3; 如下圖

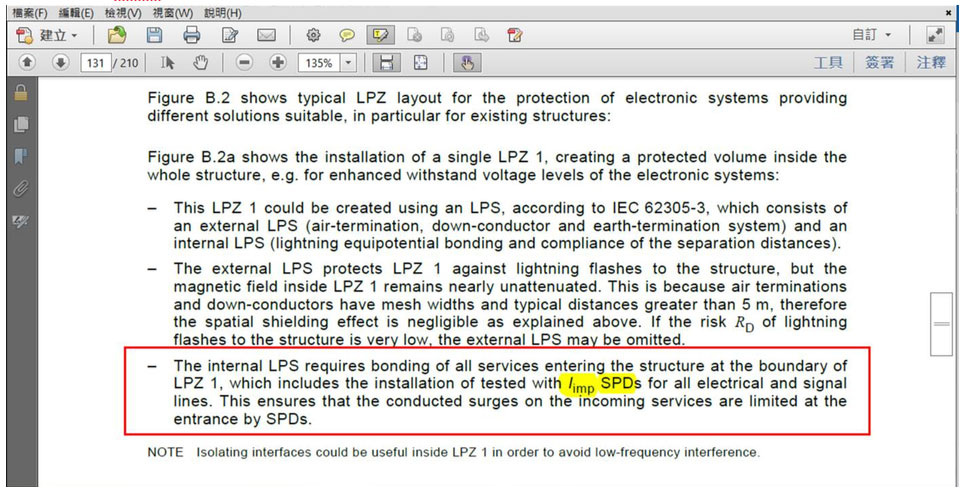

2.) 於LPZ0 和LPZ1 交界 (例如 主盤、有拉線到戶外的分電盤(外牆景觀燈, 冷卻水塔)和戶外盤(例如 LED 路燈電箱)) 在戶外導線附近有落雷時會受到強突波能量，依據IEC62305-4 法源,如下圖 : LPZ1必須用直擊雷型SPD (T1+T2) 不能用感應型SPD(T2); 直擊雷型SPD 一定會有Iimp ( 10/350us) 的數據 且標示為T1+T2 SPD;
3.) 導線因電感效應會由交鍊感應雷電的電磁波而產生高電壓能量，每1米導線會有1uH 電感值線愈長電感愈大交鍊產生高電壓能量就愈大，距主盤線長50米的分盤就無法用感應雷型SPD做有效突波防治須內置直擊雷型Iimp≧12,5kA SPD (T1+T2型)，線長100米以上的分盤更要改為Iimp≧25kA直擊雷型SPD (T1+T2型)。
主盤直擊雷型SPD 參數：
SPD Iimp 的kA 值計算基準依前端使用的引雷系統(台灣為200KA) , 有引雷針的建物應使用以下規格SPD , 無引雷針建築物依IEC62305 LPL ( Lighting Protect Level) 計算:
*****************************************
2.1.1 標稱電壓(Nominal Voltage) Un : 230Vac
2.1.2 保護模式 :1+2级 複合型(T1+T2)
2.1.3 最大直雷擊電流(10/350us)Iimp ≧ 25kA/相
2.1.4 額定感應雷電流(8/20us)In ≧30kA/相
2.1.5 最大感應雷電流(8/20us)Imax≧60kA/相 min.
2.1.6 保護電壓(殘壓) Vp (L-PE)≦ 1.5kV max
2.1.7 保護電壓(殘壓) Vp (N-PE)≦ 1.5kV max. (分電盤用)
2.1.8 續流電流 : 無續流電流型
2.1.9 最大短路電流ISCCR : 50kA
2.1.10 反應時間 ta ≦ 100 ns max.
2.1.11 故障指示 :具有故障指示視窗或灯
2.1.12 遠端故障指示乾接點 : C 接點
2.1.13 固定方式 : 模組可更換式,模組和模組座間有防震落鎖扣
2.1.14 安規認証書:具IEC61643-11 或 EN61643-11
