直擊雷突波保護器 (SPD-A)型
型號：FLP-B+C MAXI V(S)/X*-(ES)
FLP-B+C MAXI V(S)/X*+1-(ES)
(1P 時x=1 ..4P 時x=4)
E-Surge FLP-B+C MAXI V(S)3-主電箱 T1+T2 直擊雷 (SPD A) -ES-CH.pdf
商品簡介
- 產品獎項：本產品榮獲德國紅點(RedDot Award 2014)產品設計獎，全產品歐洲生產。
- 適用區域：雷擊LPZOA區、LPZOB區與LPZ1區介面處和LPZ 1區與LPZ 2區介面處。
- 適用電箱：低壓主配電盤,電梯機房電箱與主配電盤線距50M(含)以上之分電盤各系統。
- 適用電壓：交流220V/380V（50Hz/60Hz）TN-S、TN-C-S、TT、IT等供電系統
- 技術標準：符合IEC/EN 61643-11技術標準(具認證書)
- 安全防護：模組和模組插座間具機械安全鎖扣。
- 故障指示：具故障(紅色)視窗和乾接點輸出。
- 生產履歷追蹤：具QR Code可追查。
- 維修方式：插拔模組式，維修不用拆線。
技術參數
| 型號 *x=pole | FLP-B+C MAXI V/x | FLP-12,5 VS/x |
| 保護模式 | 1+2级 複合型(T1+T2) | |
| 標稱電壓Un | 230 V AC | |
| 最大連續操作電壓 Uc | 260 V AC | |
| 最大直雷擊電流(10/350us) Iimp | 25 kA | |
| 額定感應雷電流(8/20us) In | 30 kA | |
| 最大感應雷電流(8/20us)Imax | 60 kA | |
| 洩漏電流 / 續流電流 | 0mA / 無續流電流型 | |
| 保護電壓(殘壓) (Vp) | 1.5 kV | |
| 最大短路電流ISCCR | 50 kA | |
| 最大過電流保護 | 250 A gL/gG | |
| 最大過電流保護 (V型連接) | 125 A gL/gG | |
| 反應時間 ta | 100 ns | |
| 端子台接線線徑 (min/max) | 2.5 mm2 / 35 mm2 | |
| 故障指示視窗 | 紅色為故障 | |
| 遠端故障指示開關 | － | 250 V / 0.5 A AC, 250 V / 0.1 A DC |
| 遠端故障指示端子台線徑 | － | 1.5 mm2 |
| 使用環境 | IP 20 | |
| 使用溫度(min/max) | -40 °C / 80 °C | |
| 固定方式 | DIN rail 35 mm | |
| 安規認証書 | EN 61643-11:2012, IEC 61643-11:2011 / T1,T2 | |

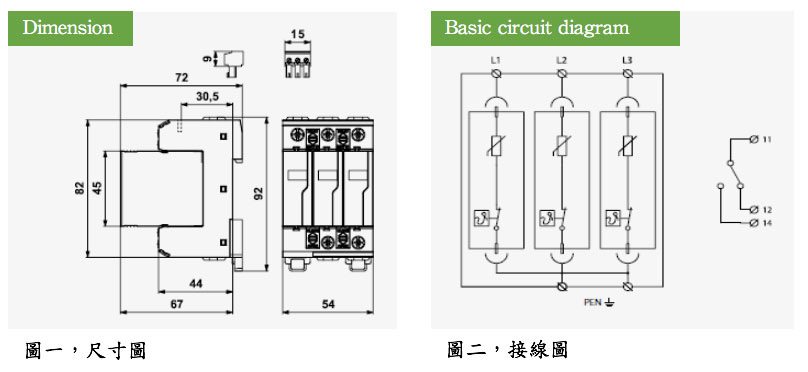

尺寸/接線示意圖
