商品簡介
產品特點
突波計數器安裝於主電箱和各分電箱中，適用於直擊雷和感應雷產生的電源突波做精確紀錄，以利後續突波方案提供有效分析依據。
Msa Safety突波計數器，設計採用備用電池供電斷電時可持續記錄，環型感應探頭，只須把探頭直接和地線綁到一起，連線最大距離可到50米。
技術參數
| 型號 | ES-SC-2D221 | ES-SC-2D111 |
| 適用電源 (AC) | 220Vac | 110Vac |
| 工作電壓 | 220VAC (L—N) | 110VAC (L—N) |
| 動作電流 | ≧1kA | |
| 計數次數 | 0～99次 | |
| 採樣模式 | 感應採樣 | |
| 尺寸 | 90 x 63 x 36 mm | |
安裝準備
工具：十字螺絲刀、一字螺絲刀、剝線鉗等各一把
| 輔 材 | 規 格 | 數 量 | 作 用 |
| L、N連接線 | ≥0.5mm2 | 按實際需要用量 | 長度根據現場情況而定 |
| 感應探頭及連接線 | 將突波保護器地線穿過環型探頭 | ||
| 標準導軌固定件 | 35mm導軌安裝 | 固定計數器 | |
| 安裝導軌 | DIN35mm | 長度根據實際情況而定 | |
| 螺釘 | M4 | 固定導軌 |
使用說明
- 連接示意詳見圖二接線示意圖。
- 單獨的雷電計數器採用電池供電(option)時，安裝時將採樣環型探頭按規定作好連接,將突波保護器地線穿過環型探頭，連線最大距離不得超過50米。

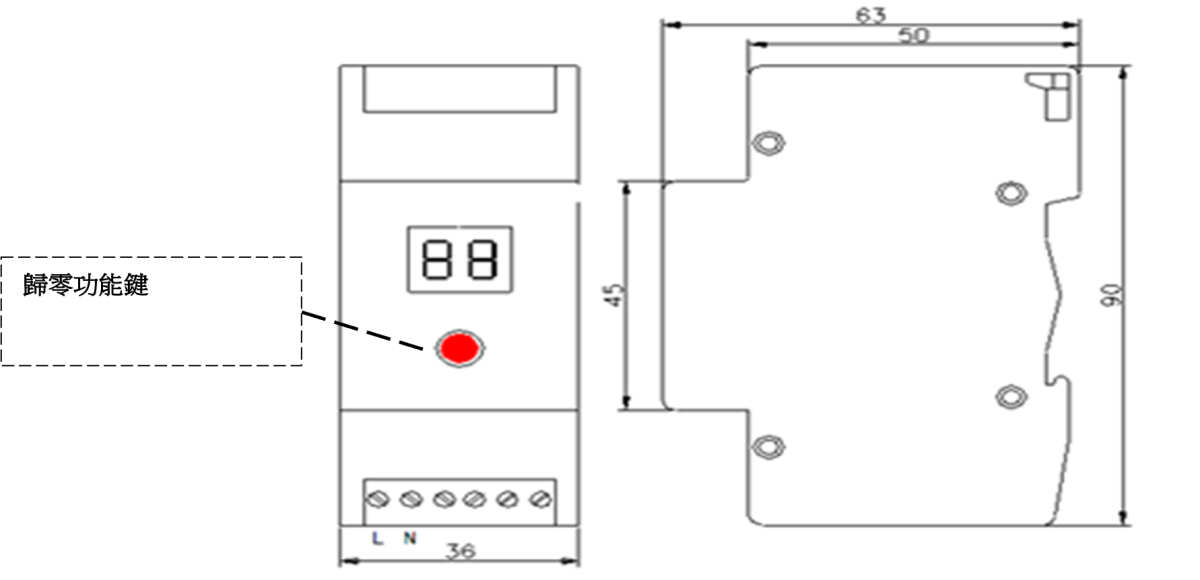

尺寸/接線示意圖
＊註：計數器歸零：按「歸零功能鍵」

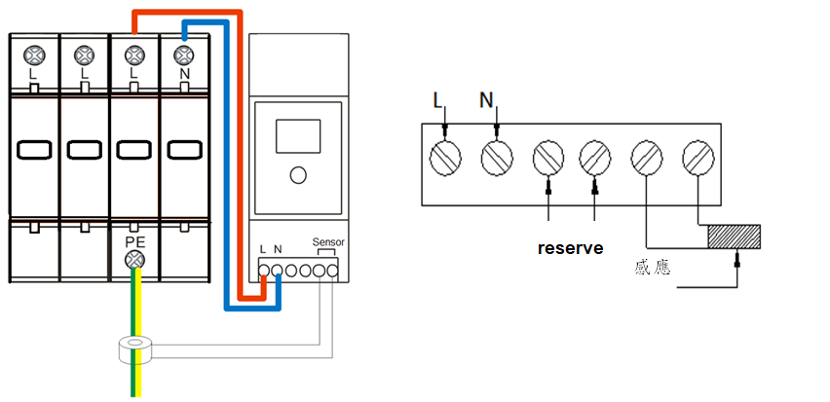

圖二，接線示意圖
