商品簡介
產品特點
- 市場上各類型5e ,Cat 6網路攝影機或網路介面設備都可共用。
- 防雷器內部採GDT+TVS 多重防雷元件組合精細過電壓保護，確保可防護最高雷擊電流量，且流入敏感設備為最低殘壓，不會傷害敏感設備。
- 採TVS陣列設計低電容高傳輸率，影像傳輸快速不會lag。
- 共模和差模保護-保護所有可能雷擊突波情況
- 最大可防護雷擊電流(8/20us)為10,000 安培(電源),5,000 安培(信號) 雷擊突波電流防護遠高於市場同類型產品。
- 符合國際法規IEC61643-21技術標準，設計選用有保障。
- 輸出入頻道為8 Channel (8進8出)
技術參數
| 型號 | DL-RJ45-K5/6-8P |
| 規格參數(信號 /電源端子) | |
| 額定電壓(Un) Nominal voltage | 48V |
| 最高連續電壓(Uc) Max. continuous operating voltage | 57V |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 5kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 10kA |
| 保護電壓(殘壓) 8/20µs (Up) Line-line Protection level | 150V |
| 最高頻寬 Threshold Frequency | 1 Gbps |
| 插入損耗 Insertion loss | ≤0.5dB |
| 保護線號 Protection line | 1-8 |
| 雷擊反應時間(ta) Response time | 1ns |
| 規格參數(電源PoE) | |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 5kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 10kA |
| 規格參數(其它) | |
| 尺寸 Dimension | 44(H)×86(W)×190(L)mm |
| 重量 Weight per unit | 600g |

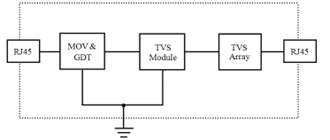

尺寸/接線示意圖
