商品簡介
產品特點
- 市場上各類型同軸攝影機，AHD五合一攝影機或絞線傳輸器可共用。
- 整合12Vdc和同軸BNC75在同一台防雷器，電源和信號線防雷完整。
- 防雷器內部採GDT+MOV+TVS 多重防雷元件組合精細過電壓保護，確保可防護最高雷擊電流量，且流入敏感設備為最低殘壓不會傷害敏感設備。
- 採TVS陣列設計低電容高傳輸率，影像傳輸快速不會lag.
- 共模和差模保護-保護所有可能雷擊突波情況
- 最大可防護雷擊電流(8/20us)為10,000 安培(電源),5,000 安培(信號) 雷擊突波電流防護遠高於市場同類型產品。
- 符合國際法規IEC61643-21技術標準，設計選用有保障。
技術參數
| 型號 | DL-RJ45-K5/6-PoE |
| 規格參數(信號端子) | |
| 額定電壓(Un) Nominal voltage | 12V |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 3kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 5kA |
| 保護電壓(殘壓) 10/700µs (Up) Line-line | 40V |
| 保護電壓(殘壓) 10/700µs (Up) Line-ground | 500V |
| 最高頻寬 Threshold Frequency | 100 Mbps |
| 插入損耗 Insertion loss | 0.5dB |
| 雷擊反應時間(ta) Response time | 1 ns |
| 阻抗 Impedance | 75 Ω |
| 接線方式 Interface form | BNC |
| 規格參數(電源端子) | |
| 額定電壓(Un) Nominal voltage | 12VDC (24/48VDC Optional) |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 5kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 10kA |
| 保護電壓(殘壓) 8/20µs (Up) | 60VDC |
| 接線方式 Interface form Interface form | 2P 端子台 |
| 規格參數(其它) | |
| 尺寸 Dimension | 100(L) ×70(W) ×44(H)mm |
| 重量 Weight per unit | 155g |
| 防水等級 IP code | IP20 |
| 使用環境 Working conditions | 溫度: -40 to 85℃, 濕度: ≤95％ |
| 根據安規 Standards compliance | CE, FCC, RoHS |

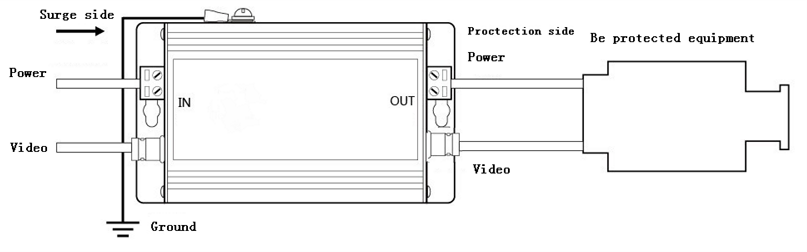

接線示意圖
- 型號：VLP-B75-12V
