商品簡介
產品特點
- 市場上各類型快速球型攝影機皆可用
- 適用電箱：T3終端設備前。
- 適用系統：110V電源+控制信號+影像信號
- 整合110V電源+控制信號+影像信號在同一台防雷器，電源輸出端為電源母座線，方便現場施工。
- 防雷器內部採GDT+MOV+TVS 多重防雷元件組合精細過電壓保護，確保可防護最高雷擊電流量，且流入敏感設備為最低殘壓不會傷害敏感設備。
- 採TVS陣列設計低電容高傳輸率，影像傳輸快速不會lag.
- 共模和差模保護-保護所有可能雷擊突波情況
- 最大可防護雷擊電流(8/20us)為10,000 安培(電源)，5,000 安培(信號) 雷擊突波電流防護遠高於市場同類型產品。
- 符合國際法規IEC61643-21技術標準，設計選用有保障。
技術參數
| 型號 | DL-RJ45-K5/6-PoE |
| 規格參數(電源PoE端子) | |
| 額定電壓(Un) Nominal voltage | 48V |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 5kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 10kA |
| 保護電壓(殘壓) 10/700µs (Up) Line-line | 150V |
| 規格參數(信號端子) | |
| 額定電壓(Un) Nominal voltage | 5V |
| 保護電壓(殘壓) 10/700µs (Up) Limiting voltage | ≤20V |
| 額定感應雷擊電流8/20µs (In) Nominal discharge current | 3kA |
| 最大感應雷擊電流8/20µs (Imax) Max. discharge current | 5kA |
| 最高頻寬 Threshold Frequency | 1 Gbps |
| 插入損耗 Insertion loss | ≤0.5dB |
| 保護線號 Protection line | 1-8 |
| 雷擊反應時間(ta) Response time | 1ns |
| 規格參數(其它) | |
| 尺寸 Dimension | 78(H)×172(W)×59(L)mm |
| 重量 Weight per unit | 244g |
| 防水等級 IP code | IP65 |
| 使用環境 Working conditions | 溫度: -40 to 85℃, 濕度: ≤95％ |
| 根據安規 Standards compliance | IEC61000,IEC1643-21,RoHS |

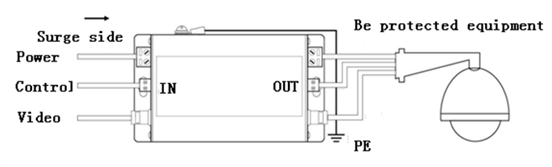

尺寸/接線示意圖
- 型號：VLCP-B75-C12-110V
